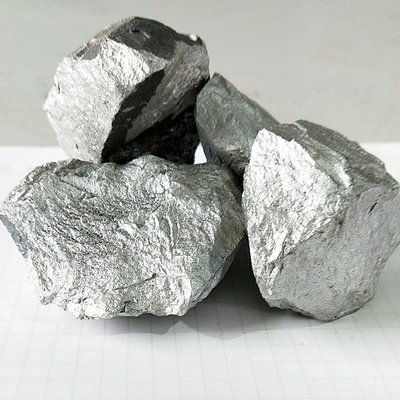

Manganeisen

Yn gyffredinol, defnyddir y ffwng chwyth o dan 1000 metr, ac mae'r offer a'r broses gynhyrchu yn fras yr un fath â ffwrnais chwyth gwneud haearn. Yn y broses o ddisgyn o ben y ffwrnais, mae ocsid manganîs pris uchel (MnO2, Mn2O3, Mn3O4) yn cael ei ostwng yn raddol i MnO gan CO wrth i'r tymheredd godi. Fodd bynnag, dim ond ar dymheredd uchel y gellir lleihau MnO yn fetel yn uniongyrchol trwy garbon, felly mae angen tymheredd ffwrnais uwch i fwyndoddi ferromanganîs, felly mae'r ffwrnais chwyth ar gyfer mwyndoddi ferromanganîs yn defnyddio cymhareb golosg uwch (tua 1600 kg/tunnell) a thymheredd y gwynt (uwch na 1000). gradd). Er mwyn lleihau colled manganîs, dylai'r slag gynnal alcalinedd uchel (CaO/SiO2 yn fwy na 1.3). Oherwydd y gymhareb golosg uchel a chyfradd gostyngiad anuniongyrchol isel, mae'r cynnyrch nwy a chynnwys CO o ffwrnais chwyth ferromanganîs yn uwch na rhai ffwrnais chwyth haearn, ac mae'r tymheredd uchaf hefyd yn uwch (uwch na 350 gradd)
